RCX-923D 裝置除具有常規的電能質量穩態指標的監測外，還對電能質量的暫態擾動，主要是電壓的驟升、驟降進行監測和記錄，具有較強的實用性。裝置主要具有以下功能：

1） 基本測量量

電網頻率；電壓、電流有效值；總的有功、無功功率、功率因數。

2） 基本監測指標

a) 三相基波電壓、電流有效值，基波功率、功率因數、相位等；

b) 電壓偏差；

c) 頻率偏差；

d) 三相電壓不平衡度、三相電流不平衡度、負序電壓、電流；

e) 諧波（2～63次）。包括電壓、電流的總諧波畸變率、各次諧波含有率、幅值、相位；

各次諧波的有功、無功功率等；

3） 高級監測指標

a) 間諧波；

b) 電壓波動、閃變；

c) 電壓驟升、驟降、短時中斷；

4） 顯示功能

裝置面板上帶有大屏幕LCD顯示器，以圖形方式顯示主要電能質量監測指標的實時數據。

5） 設置功能

可對裝置硬件時鐘進行設置，對監測參數進行設置、修改和查看，并設有密碼保護。

6） 記錄存儲功能

可對基本監測指標和高級監測指標實時保存，統計時間間隔可設置，3Min數據（保存最大值、最小值、平均值、95％概率大值中的一項）在裝置上最長保存時間為    1年以上，之后按”先進先出”原則更新。

7） 統計功能

裝置具有對主要監測指標的在線統計功能，可統計一個時間段內監測指標的最大值、最小值、平均值、95％概率大值等。

8） 通訊功能

裝置提供多種通訊接口方式，實現監測數據的實時傳輸或定時提取存儲記錄，可通過工業以太網接口與遠方電能質量管理中心通訊，也可通過RS232C/RS485接口，以Modem或GPRS方式與遠方通訊。(訂貨時聲明通訊方式)

9） GPS 對時功能

裝置具有GPS硬對時接口，可以接受IRIG-B碼對時或者秒脈沖對時信號，保持與遠方管理中心的時鐘一致。（選配功能）

10） 事件觸發錄波功能

可根據客戶要求設定事件觸發條件（手動或自動），記錄事件觸發前、后實時數據并保存，并保存有事件日志以供查詢。

2.1工作電源

交流：220V±10% ；50Hz±0.5Hz；諧波畸變率不大于15％

直流：220V±10%，紋波系數不大于5%

2.2電流信號輸入

輸入方式：電流互感器輸入；

額定值In：5A/1A；

測量范圍：AC 200mA～5A或AC 50mA～1A；

功率消耗：不大于0.5VA/路；

過載能力：1.2In  連續工作；

2In 允許1s。

2.3電壓信號輸入

輸入方式：電壓互感器輸入；

額定值Un：57.7V/100V；(400V電壓需訂貨時說明)

測量范圍：AC 0.5V～120V；

功率消耗：不大于0.5VA/路；

過載能力：1.3Un  連續工作；

1.4 Un 允許1s。

輸入阻抗：大于100kΩ。

2.4開關量輸入

工作電壓： AC220V/DC30V；

輸入方式：空接點或有源接點；

隔離方式：光電隔離，隔離電壓2500V。

2.5 監測指標精度

1） 電壓、電流：0.2%；

2） 功率、功率因數：0.5%；

3） 頻率偏差：0.005Hz；

4） 電壓偏差：0.2%；

5） 三相電壓不平衡：0.2%；

6） 三相電流不平衡：0.5%；

7） 諧波：符合GB/T 14549-1993 中附錄D 中的A 級要求；

8） 間諧波：參照/T 14549-1993 附錄D 中對諧波要求的A 級；

9） 閃變：5％；

10） 電壓波動：5％。

2.6 通訊接口

1） 以太網

接口速率：10/100M 自適應；

接口類型：100Base—T；

支持TCP/IP，F(xiàn)TP 協議；

互為備用的雙網配置。

2） RS232C/485 接口

接口速率：RS232C——300～115200bps，RS485——300～19200bps；

帶光電隔離。

2.7 GPS 對時接口

裝置接口：GPS硬對時，IRIG-B碼對時或者秒脈沖對時信號。（定制功能）

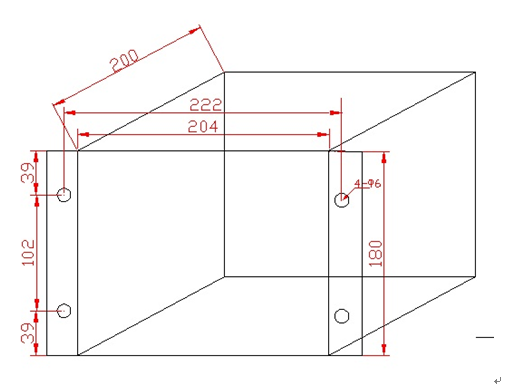

開孔尺寸：
