9700系列產品

適用范圍:主要用于大型系統項目。

裝置材料:外殼/面板均為鋁合金型材、阻燃性接線端子、128*64液晶顯示。

工作電源：AC/DC85~265V；可特殊定制DC24V、DC48V等

交流量采集：13路,不同型號的保護裝置模擬量定義不同。

開關量采集：32個,已定義的非電量,在保護投退中關閉后為普通開關量。開入量電源可用DC24VDC110VDC220V,訂貨時需說明。

繼電器出口：16個,其中有2個為告警跳間信號出口。另有1路裝置失電信號

通訊接口：2路以太網103協議；1路485為 Modbus-RTU標準協議。2路以太網或1路以太網+485可組雙網；485口也可用于軟對時。

防跳回路：標準配置均帶防跳回路(訂貨時說明也可不帶)

直流量采集：輸入3路:PT100可選0-2路,4-20mA采集可對應選3-1路。

輸出2路:4-20mA;若有特殊要求:可做到8路內的輸入或輸出

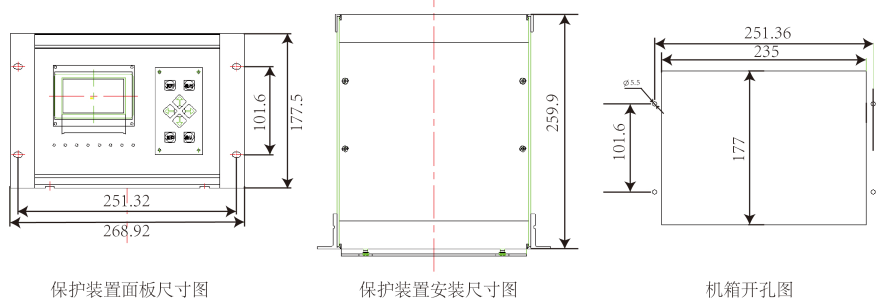

開孔尺寸：

1、發電機保護系列

發電機差動保護測控裝置RCX-9798：縱差+非電量

發變組差動保護測控裝置RCX-9799：縱差+非電量,適用Y/△即yd11型

發電機后備保護測控裝置RCX-9788：火電10MW以下,水機5M以下

發電機綜合保護測控裝置RCX-9788C：后備+差動,適用小容量發電機

發電機后備保護測控裝置RCX-9788D:低壓發電機

發電機接地保護測控裝置RCX-9789:勵磁電壓不大于1000V

發電機綜合保護測控裝置RCX-9788G:船舶上專用

2主變保護系列

主變綜合保護測控裝置RCX-9791:縱差+低后備非電量,適用yd11型

主變差動保護測控裝置RCX-9792:縱差+非電量,適用yd11型

主變差動保護測控裝置RCX-9793:縱差+非電量,適用yoyd11型

主變有載調壓測控裝置RCX-9780:檔位顯示十調檔控制

主變高后備保護測控裝置RCX-9781:后備+間隙+中性點零序,用于高壓側

主變中后備保護測控裝置RCX-9782:后備+出線零序,用于三圈變中壓側

主變低后備保護測控裝置RCX-9783:后備+出線零序,用于低壓側

主變非電量保護測控裝置RCX-9785”主變非電量重動+所用變測控

3線路保護系列

線路保護測控裝置RCX-9771:不帶檢同期的進線、饋線回路

線路保護測控裝置RCX-9771A:帶檢同期的進線、饋線回路

線路綜合保護測控裝置RCX-9771C:帶差動的線路保護,不帶檢同期

線路差動保護測控裝置RCX-9794:短線路的純差動保護

進線備自投保護測控裝置RCX-9758:單母線,無分段;主備線切換

線路距離保護測控裝置RCX-987S:適用于110k相應等級的線路距離保護

線路距離保護測控裝置RCX-9837SL:適用35kW及以下線路相間距離保護

母聯保護測控裝置RCX-9779:適用于單母線110k及以下母聯

4配電變、整流變、調壓器保護系列

變壓器保護測控裝置RCX-9772:可帶低壓側中性點零序

變壓器綜合保護測控裝置RCX-9772C:帶差動,△/Y型取高側PT(裝高側)

變壓器綜合保護測控裝置RCX-9772D:帶差動, △/Y型取低側PT(裝低側)

5電動機保護系列

電動機保護測控裝置RCX-9773：異步電機

電動機綜合保護測控裝置RCX-9773C：異步電機帶差動,兩側CT變比可設置

電動機保護測控裝置RCX-9773Y：異步電機,帶磁平衡式差動

電動機保護測控裝置RCX-9773F：異步電機,帶FC回路

電動機保護測控裝置RCX-9774：同步電機

電動機綜合保護測控裝置RCX-9774C：同步電機帶差動,兩側CT變比可設置

電動機保護測控裝置RCX-9774Y：同步電機,帶磁平衡式差動

電動機保護測控裝置RCX-9775：異步電機,控制為高壓接觸器回路

電動機保護測控裝置RCX-977A：異步電機,帶電抗器,啟動后閉鎖

電動機差動保護測控裝置RCX-9797：電機差動,兩側CT變比可設置

6電容器、電抗器保護系列

電容器保護測控裝置RCX-9775:固定式不分組保護

電容器自投切保護測控裝置RCX-9764:固定式分2組電容器保護

電容器自投切保護測控裝置RCX-9764A:固定式分3組電容器保護

電容器諧波治理保護裝置RCX-9778：2組保護各3路Uol/uo2

電容器諧波治理保護裝置RCX-9778B：4路2相電流+4路電容壓差

電容器諧波治理保護裝置RCX-9778C:2路3相電流+2路電容壓差

電抗器保護測控裝置RCX-9777：帶有縱差,適用電抗器專有保護

7母線PT保護系列

母線「保護測控裝置RCX-9765:單母線PT

母線PT并列保護測控裝置RCX-9766:雙母線PT保護+自動并列及返回

母線PT切換保護測控裝置RCX-9766A:雙母線PT保護+自動/手動切換

母線PT并列保護測控裝置」RCX-9766J:母線PT保護+母線/計量PT自動并列

8綜合類保護系列

公用測控裝置RCX-9760:公共設備信息采集

備自投保護測控裝置RCX-9763:母聯保護+四種方式備自投及自恢復

頻率電壓緊急控制裝置RCX-9790:頻率、電壓按輪次跳

防孤島保護裝置RCX-9790D;電壓、頻率、逆功率等跳間

故障解列裝置RCX-9790J:零壓/高低頻/高低壓等跳聞

光伏箱變保護測控裝置RCX-9711:不帶通訊管理功能

風電箱變保護測控裝置RCX-9719:另帶雙光纖口,組環網用
