9600系列產品

適應范圍：主要用于中置柜及綜合性項目 裝置材料：外殼/面板均為鋁合金型材、阻燃性接線端子、128*64液晶顯示

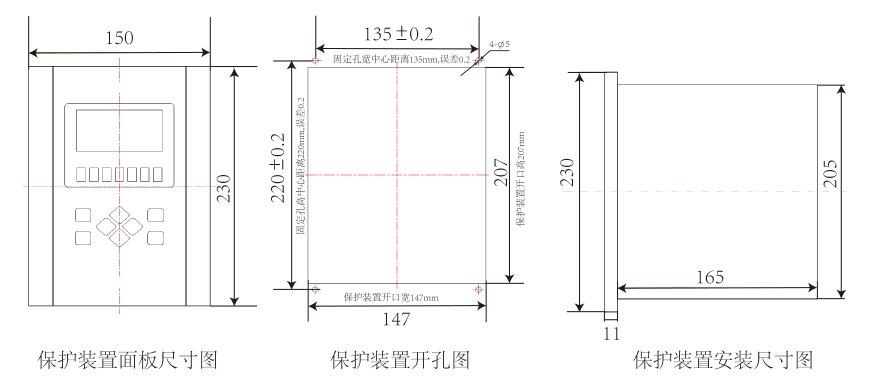

外觀尺寸：見右圖

工作 電源：AC/DC：85~265V；可特殊定制DC24V、DC48V等。

交流量采集：13路，不同型號的保護裝置模擬量定義不同。

開關量采集：14路（備用增加2路）。

繼電器出口：10個（含告警/跳閘信號出口），可擴展3個；自帶1路裝置失電信號。

通訊回路：2路485，Modbus-RTU標準協議，第二路可用于時鐘對時；1路以太網（103協議）。

防跳回路：標準配置均帶防跳回路（訂貨時說明也可不帶）。

產品描述：

1、發電機保護系列：

發電機差動保護測控裝置RCX-9698:縱差+非電量

發電機差動保護測控裝置RCX-9699:縱差+非電量，適用于Y/△即yd11型

發電機后備保護測控裝置RCX-9688:火電10MW以下，水電5MW以下

發電機綜合保護測控裝置RCX-9688C:后備+差動，適用于小容量發電機

發電機后備保護測控裝置 RCX-9688D:低壓發電機

發電機接地保護測控裝置 RCX-9689:勵磁電壓小于1000V

2、主變保護系列：

主變綜合保護測控裝置 RCX-9691：縱差+低后備+非電量，適用于yd11型

主變差動保護測控裝置 RCX-9692：縱差+非電量，適用于yd11型

主變差動保護測控裝置 RCX-9693：縱差+非電量，適用于y0yd11型

主變有載調壓測控裝置 RCX-9680：檔位顯示+調檔控制

主變高后備保護測控裝置 RCX-9681：后備+間隙+中性點零序，適用于高壓側

主變中后備保護測控裝置 RCX-9682：后備+出線零序，用于三圈變中壓側

主變低后備保護測控裝置 RCX-9683：后備+出線零序，用于低壓側

主變操作箱 RCX-9684 ：高、低后備操作+非電量重動

主變操作箱 RCX-9684A：高、中、低后備操作+非電量重動

主變非電量保護測控裝置 RCX-9685 ：主變非電量重動+所用變測控

3、線路保護系列

線路保護測控裝置 RCX-9671：不帶檢同期的進線、饋線回路

線路保護測控裝置 RCX-9671A：帶檢同期的進線、饋線回路

線路綜合保護測控裝置 RCX-9671C：帶差動的線路保護，不帶檢同期

線路差動保護測控裝置 RCX-9694：短線路的純差動保護

自閉貫通線路保護測控裝置 RCX-9635：鐵路上專用經調壓器后的出線

母聯保護測控裝置 RCX-9679：適用于單母線110KV及以下母聯

4、配電變、整流變、調壓器保護系列

變壓器保護測控裝置 RCX-9672：可帶低壓側中性點接地

變壓器綜合保護測控裝置 RCX-9672C :差動，△/Y型取高壓側PT

變壓器綜合保護測控裝置 RCX-9672D:差動，△/Y型取低壓側PT

調壓器保護測控裝置 RCX-9633: 鐵路上專用，Y/Y,可顯示檔位

5、電動機系列

電動機保護測控裝置RCX-9673：異步電機

電動機綜合保護測控裝置RCX-9673C：異步電機帶差動,兩側CT變比可設置

電動機保護測控裝置RCX-9673Y：異步電機,帶磁平衡式差動

電動機保護測控裝置RCX-96735：異步電機,帶FC回路

電動機保護測控裝置RCX-9674：同步電機

電動機綜合保護測控裝置RCX-9674C：同步電機帶差動,兩側CT變比可設置

電動機保護測控裝置RCX-9674Y：同步電機,帶磁平衡式差動

電動機保護測控裝置RCx-9675：異步電機,控制為高壓接觸器回路

電動機保護測控裝置RCX-9675A：異步電機,帶電抗器,啟動后閉鎖

電動機差動保護測控裝置RCX-9696：電機差動,兩側CT變比可設置

6電容器、電抗器保護系列

電容器保護測控裝置RCX-9676：固定式不分組保護

電容器自投切保護測控裝置RCX-9664：固定式分2組電容器保護

電容器自投切保護測控裝置RCX-9664A：固定式分3組電容器保護

電容器諧波治理保護裝置RCX-9678：2組保護各3路/3Uol/3Uo2

電容器諧波治理保護裝置RCX-9678B：4路2相電流十4路電容壓差

電容器諧波治理保護裝置RCX-9678C:2路3相電流+2路電容壓差

電抗器保護測控裝置RCX-9677:帶有縱差,適用電抗器專有保護

7母線PT保護系列(含二次消諧裝置)

母線PT保護測控裝置RCX-965:單母線PT

母線PT并列保護測控裝置RCX-966:雙母線PT保護+自動并列及返回

母線PT切換保護測控裝置RCX-966A:雙母線PT保護+自動手動切換

母線PT并列保護測控裝置RCX-965:母線PT保護+母線/計量PT自動并列

母線PT二次消諧裝置RCX-9211:單母線PT二次消諧

母線二次消諧裝置RCX-9212:雙母線PT二次消諧

8備自投保護系列

備自投保護測控裝置RCX-9622：母聯保護+四種方式備自投

備自投保護測控裝置RCX-9665:母聯保護+四種方式備自投及自恢復

備自投保護測控裝置RCX-9663D:適用于低壓2條線路1母聯方式

備自投保護測控裝置RCX-9651A：適用于低壓1條線路1臺發電機

備自投保護測控裝置RCX-9651B:適用于低壓2條線路1合發電機

備自投保護測控裝置RCX-9652A:適用于低壓1工作變1臺備用變

備自投保護測控裝置RCX-952B:適用于低壓2工作變1臺備用變

備自投保護測控裝置RCX-9652C”適用于低壓3工作變1臺備用變

9綜合類保護系列

公用測控裝置RCX-9600：公共設備信息采集

頻率電壓緊急控制裝置RCX-9690：頻率、電壓按輪次跳

防孤島保護裝置RCX-9690D：電壓、頻率、逆功率等跳聞

故障解列裝置RCX-9690J：零壓/高低頻/高低壓等跳聞
