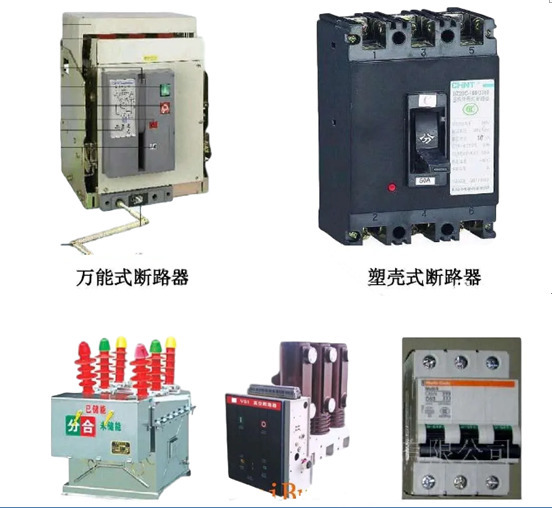

   在電力系統中，斷路器的使用非常多。在選用斷路器時，需要參考斷路器的技術規范。其中包括斷路器的技術參數。常見的斷路器主要參數如下。

1.額定電壓及額定電流

(1)額定電壓:正常工作的線電壓。電力系統在運行中允許有士5%的波動,斷路器必須適應在電壓變化范圍內能長期工作,為此斷路器出廠時都以最高工作電壓進行鑒定。如:對3~220kV范圍內,其最高工作電壓較額定電壓約高15%左右;對330kV以上,規定最高工作電壓較額定電壓高10%。

(2)額定電流

   指在額定頻率下長期通過此電流時,斷路器無損傷,且各部分發熱不超過長期工作時最高允許發熱溫度。我國規定額定電流為:200、400、630、(1000、12501600、(1500)、2000、3150、4000、5000、6300、8000、10000、12500、16000、20000A。

2.額定開斷電流和額定斷流容量

(1)額定電壓下能斷開的最大電流。其值應大于設備安裝地點的最大短路電流。它是標志斷路器開斷能力的一個重要參數

   我國規定額定開斷電流為:1.6、3.15、6.312.5、16、20、25、31.5、40、50、63、80、100kA等。

(2)額定斷流容量:把額定條件下的開斷能力稱為額定斷流容量。我國根據國際電工委員會(IEC)的規定,現只把額定開斷電流作為表征開斷能力的唯一參數,而斷流容量僅作為描述斷路器特性的一個數值。

3.關合能力

   說明斷路器關合短路故障能力的參數為額定關合電流。其數值以關合操作時,瞬態電流第一個大半波峰值來表示斷路器關合短路電流的能力除與滅弧裝置性能有關外,還與斷路器操動機構的合閘功率的大小有關。

4.耐受性能

   斷路器應具有足夠的耐受短時短路電流作用的能力。

(1)短時熱電流(熱穩定電流)在規定的時間內(規定標準時間為2s,需要大于2s時推薦4s)斷路器在合閘位置,可能經受的短時熱電流有效值(kA),稱為短時熱電流(或短時耐受電流)

短時熱電流通過斷路器時,各零部件的溫度不應超過短時發熱最高允許溫度,且不致出現觸頭熔接或軟化變形,以及其它妨礙正常運行的異常現象。

(2)峰值耐受電流(動穩定電流),即在規定的使用條件和性能下,斷路器在合閘位置時所能經受的電流峰值。它與關合電流不同的是,峰值耐受電流是斷路器處于合閘位置時通過的短路電流,而關合電流則是由于斷路器關合短路故障所產生的短路電流

   峰值耐受電流反映了斷路器承受由于短路電流產生電動力的耐受性能,它決定斷路器的導電部分和絕緣支撐件的機械強度以及觸頭的結構形式。

5.操作性能

(1)全開斷時間:指斷路器接到分閘命令瞬間起到電弧熄滅為止的時間間隔。分閘時間與燃弧時間之和分閘時間:從斷路器接到分閘命令瞬間到所有相的觸頭都分離的時間間隔;

燃弧時間:是指某一相首先起弧瞬間到所有相電弧全部熄滅的時間間隔。

   全開斷時間是反應斷路器開斷過程快慢的主要參數,它直接影響故障對設備的損壞程度、故障范圍、傳輸容量和系統的穩定性。

(2)合閘時間處于分聞位置的斷路器,從接到合閘命令瞬間起到所有相的觸頭均接觸為止的時間稱為合閘時間。

6.自動重合閘性能

   自動重合閘的操作循環:分-0.3s一合分180一合分。斷路器開斷故障電路,從電弧熄滅起到電路重新接通的時間,稱為無電流間隔時間,一般為0.3s或0.5s;斷路器開斷時間與無電流間隔時間之和稱為自動重合閘時間。
