   在電力系統中，經常會使用到斷路器。斷路器是一種開關裝置，并且在正常電流、異常電流下，都可以正常關合。對于斷路器的種類很多，大體可以分為高壓斷路器和低壓斷路器，下面是關于低壓斷路器的結構工作原理和使用方法的介紹。

   斷路器的結構和工作原理

   斷路器主要由3個基本部分組成，即觸頭、滅弧系統和各種脫扣器，包括過電流脫扣器、失壓（欠電壓）脫扣器、熱脫扣器、分勵脫扣器和自由脫扣器。

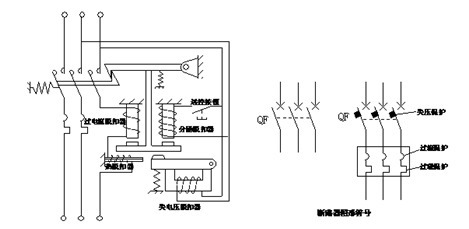

   上圖是斷路器工作原理示意圖及圖形符號。斷路器開關是靠操作機構手動或電動合閘的，觸頭閉合后，自由脫扣機構將觸頭鎖在合閘位置上。當電路發生上述故障時，通過各自的脫扣器使自由脫扣機構動作，自動跳閘以實現保護作用。

1）分勵脫扣器則作為遠距離控制分斷電路之用。

2）過電流脫扣器用于線路的短路和過電流保護，當線路的電流大于整定的電流值時，過電流脫扣器所產生的電磁力使掛鉤脫扣，動觸點在彈簧的拉力下迅速斷開，實現短路器的跳閘功能。

3）熱脫扣器用于線路的過負荷保護，工作原理和熱繼電器相同。

4）失壓（欠電壓）脫扣器用于失壓保護

   不同斷路器的保護是不同的，使用時應根據需要選用。
