   在電力系統安裝過程中，電氣人員會遇到各種各樣的圖紙，其中大體分為電氣原理圖。安裝圖和接線圖。每一種圖都有各自的特點，只有全面的掌握看圖技巧，才能在后面的安裝調試順利進行。

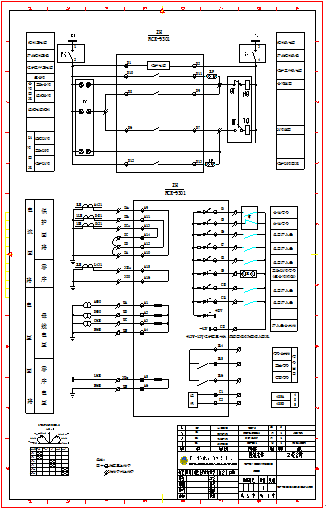

1、原理圖

   原理圖就是電路的工作原理圖，表達的意思是各元件是怎么工作的，接線圖就是各元件與元件之間是怎么相連的表達圖形。

2、安裝圖

   安裝圖就是各元器件在控制柜的具體位置尺寸的表達圖形。電氣系統圖中電氣原理圖應用最多，為便于閱讀與分析控制線路，根據簡單、清晰的原則，采用電氣元件展開的形式繪制而成。它包括所有電氣元件的導電部件和接線端點，但并不按電氣元件的實際位置來畫，也不反應電氣元件的形狀、大小和安裝方式。

3、接線圖

   接線圖就是根據各電器的布置，主觸頭，輔助觸頭，線圈接線柱，控制線接線柱都明確的在圖上顯示，原理圖就只有各電器的電氣符號在圖上顯示，現在我們看圖都只看原理圖，相對比較簡單，容易看懂，接線圖線路畫的太繁瑣，有種眼花潦亂的感覺。

   以上為三種圖紙的介紹，其中電氣原理圖具有具有結構簡單、層次分明、適于研究、分析電路的工作原理等優點，所以無論在設計部門還是生產現場都得到了廣泛應用。原理圖指的就是詳細的電路圖，側重點就是電氣原理，知道為什么這樣接線。接線圖就是給接線員接線用的，側重點就是把復雜的線型線號分清楚，方便接線。
