   在電氣系統中，會有各種各樣的圖紙，作為電力人識圖是最基本的技術能力要求。只有正確識圖才能保證設備正確的安裝調試。對于一個變電站，會遇到各種各樣的圖紙。施工用的藍圖、白圖都有很多，每個電氣設備也有各自的圖紙。總體來講，電氣圖主要分為系統原理圖、電路原理圖、安裝接線圖三種，下面簡單的介紹一下。

1、系統原理圖

   用較簡單的符號或帶有文字的方框，簡單明了地表示電路系統的最基本結構和組成，直觀表述電路中最基本的構成單元和主要特征及相互間關系。

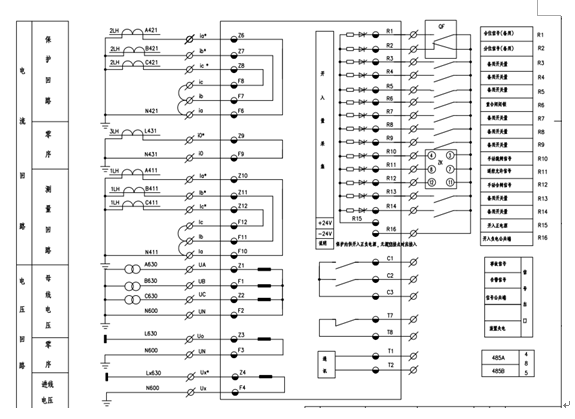

2、電路原理圖

   電路原理圖又分為集中式、展開式兩種。

1）集中式電路圖中各元器件等均以整體形式集中畫出，說明元件的結構原理和工作原理。識讀時需清楚了解圖中繼電器相關線圈、觸點屬于什么回路，在什么情況下動作，動作后各相關部分觸點發生什么樣變化。

2）展開式電路圖在表明各元件、繼電器動作原理、動作順序方面，較集中式電路圖有其獨特的優點。展開式電路圖按元件的線圈、觸點劃分為各自獨立的交流電流、交流電壓、直流信號等回路．凡屬于同一元件或繼電器的電流、電壓線圈及觸點采用相同的文字。展開式電路圖中對每個獨立回路，交流按U、V、W相序；直流按繼電器動作順序依次排列。識讀展開式電路圖時，對照每一回路右側的文字說明，先交流后直流，由上而下，由左至右逐行識讀。

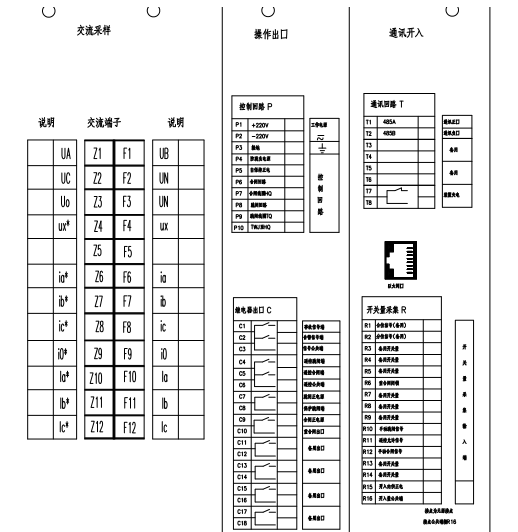

3、安裝接線圖

   安裝接線圖是以電路原理為依據繪制而成，是現場維修中不可缺少的重要資料。安裝圖中各元件圖形、位置及相互間連接關系與元件的實際形狀、實際安裝位置及實際連接關系相一致。圖中連接關系采用相對標號法來表示。

   對于布線接線的人，在現場一般只看安裝接線圖。對于電站的聯調人員，需要幾種圖紙都要看的。很多時候，設計圖紙也會出現一些問題，難免的事情，這就需要現場的調試人員及時發現及時處理，及時更正圖紙資料。
