   光纖差動保護是保護線路的一種非常重要的保護功能。一般使用在35KV及以上，特殊情況下也有在10KV電壓等級使用。通常是成對出現的，也有’’T’接，三臺差動保護裝置實現。通過光纖技術，將對端的電流，功率信號傳過來。光纖保護裝置將本側采集的模擬量和對端采集的數值進行對比計算，從而計算故障點在線路的內側還是外側，準確的判斷出故障點。

   光差保護特點：

1、兩側的光差保護裝置要相同。包括廠家，型號和軟件的版本號等都要一致。對于目前大多數項目，用戶采購光差保護，都要成對的采購。

2、線路兩側裝設同型號、同變壓、性能安全一樣的電流互感器。電流互感器的二次回路接入相應的光差保護裝置的采樣端子上。對側過來的光纖也接到相應的位置上，注意收發不要接反。理論上如果沒有故障，兩側的差流為0。當內部出現故障時，兩側的電流存在差值，當差值達到保護定值時，超過整定時間，裝置跳開兩側開關。

電流需要考慮的問題：

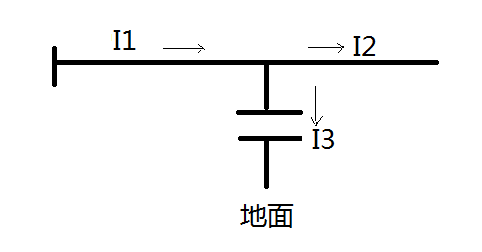

1、對于線路與地之間，相當于一個大電容，電流流經方向線路流向大地。

I1=I2+I3，由此可見，兩側容易產生差流，兩側距離越長，差流越大。為此解決方法是提高啟動電流值，避免造成誤動；適當?shù)慕o增設電容電流補償。

2、光差保護屬于電流型的微機保護，當TA斷線，極易造成兩側的采樣值有誤，進而使得保護誤動作。為此增設TA斷線閉鎖差動保護。
