   在電力系統中，電弧光的產生或造成開關柜的壓力和溫度迅速上升，如果不及時切除，不僅設備會受到嚴重?fù)p傷，還會造成對運檢人員的人身安全造成傷害，因此為了避免因弧光而造成的危害，很多地方開始使用了弧光保護裝置。

   現場的技術要求以10KV為例介紹

   為了有效抑制10kV母線和斷路器故障引起主變壓器損壞事故的發生,要求在10kV開關柜配置電弧光保護,作為10kV母線的快速母線保護。

(1)電弧光保護主要技術要求

a)電孤光保擴應能接入主變10KV側電流作為輔助判別元件,以防止誤動,電流判

   別元件采用三相電流檢測方式。

b)電弧光保護主單元采用弧光+電流綜合判據，動作后瞬時跳開主變進線斷路器。

c)電孤光保護應至少能提供“電弧光保護動作”、“電弧光保護故障”的硬接點信號至計算機監控系統。

d)電弧光保護的出口跳閘繼電器應滿足啟動功率不小于5W、動作電壓介于55%-70%

Ue、動作時間不小于10ms的反措要求。

(2)電孤光保護配置方案：

   電弧光保護作為10kV母線及開關柜內部故障的快速保護,按母線段配置。即每段母線配置一臺主單元、若干臺擴展單元,若干電弧光待感器,具體需要配置的擴展單元臺數應與電孤光傳感器的數量相匹配,具體評見各柜型的標準配置表,

   電孤光保護安裝方案

   電弧光傳感器裝設位且如下

a)KGN柜按照保護母線隔室、母線側隔離刀閘室的原則進行安裝,在上側中部,既保證足夠的絕緣距離,同時又有足夠的角度能檢測到柜內弧光,對于10kV開關柜,若母線與母線側隔離刀閘同在一室,則只安裝一個電弧光傳感器;若母線與母線側隔離刀閘不在同一寶,則需分別安裝。

b)母線P柜安一個電弧光傳感器,在上側中部安裝,保證足夠的距離,同時又有足夠的角度能檢剛到柜內孤光。

(3)每臺電弧光保護的擴展單元最多接入8個電弧光傳感器,減擴展竿元宜安裝在所接入N個電弧光傳感器的位置居中的開關柜繼電保護隔室內(壁拄式安裝)

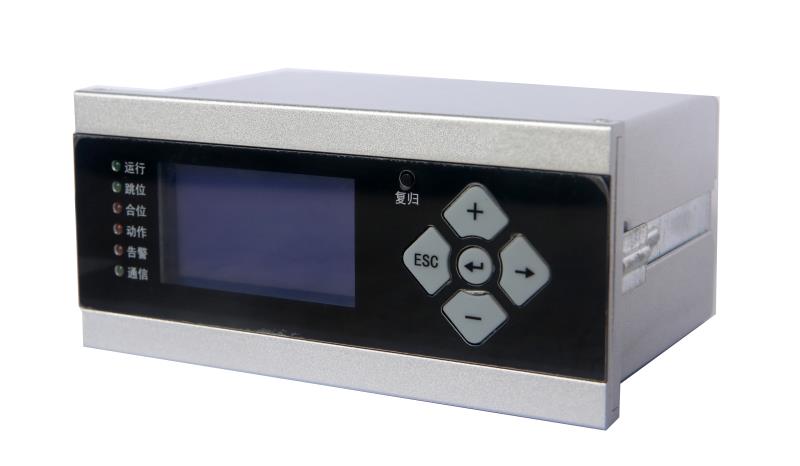

(4)電孤光保護的主單元宜安裝在被保護母線段的主變10kV側進線柜柜門上(面板

  開孔安裝)

(5)主變進斷路器的TA保護級二次繞組接至主單元的電流輸入端。

(6)主單元的跳出口接至主變進線斷路器的跳閘線圖,信號硬接點接至相關測控裝置。

(7)擴展單元和傳感器之間的連接線宜采用屏蔽雙絞線,主単元和擴展単元間的連接線應采用光纖,交流電流回路        連接導線截面應大于或等于2.5mm2,直流電源回路、跳閘回路和信號回路連接導線截面應大于或等于1.5m        m 2。引出開關柜的二次回路連接線應采用屏蔽電纜。

(8)為簡化二次回路和保護邏輯,不考慮多臺主單元之間互連。

   以上為弧光保護的常見使用要求，針對于某一個項目，還需根據實際的情況而定。
