   變壓器保護裝置是針對于變壓器的微機保護裝置。不同種類的變壓器，使用的保護功能也是不太相同的。其中對于主變會涉及到變壓器主變保護，即變壓器差動保護裝置、變壓器后備保護裝置、變壓器非電量保護裝置等。對于配電變壓器也會有相應的配電變壓器保護裝置。其中變壓器零序電流保護功能很多情況下會根據技術要求使用到。下面簡單的介紹一下變壓器零序電流保護。

一、參考依據

DL/T 866-2015電流互感器和電壓互感器選擇及計算規程

變壓器星形側中性點電流互感器I和K參數選擇

二、設計原則

1、發電廠低壓廠用系統采用直接接地方式時，變壓器低壓側中性線上宜配置接地保護用零序電流互感器。互感器可采用一次貫穿式，也可采用多匝式。

2、變壓器中性點側零序電流互感器額定一次電流應按大于變壓器中性線流過的不平衡電流和未單獨裝設零序電流保護的最大電動機相間保護動作電流選擇。

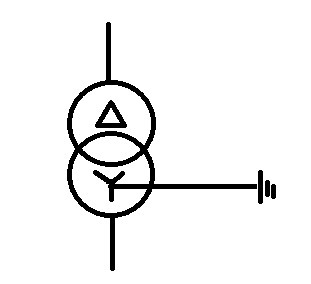

三、接線方式

四、計算公式

1、按大于變壓器中性線流過的不平衡電流計算

I=0.3×I1

其中：I為保護動作電流，I1為變壓器低壓側額定電流，不平衡電流系數取0.2，可靠系數取1.2。

2、按未單獨裝設零序電流保護的最大電動機相間保護動作電流計算

I=8×I2

其中：I為保護動作電流，I2為電動機額定電流，電動機啟動電流倍數取6，配合系數取1.1，可靠系數取1.2。

3、準確度限值系數計算

K≥38×I2/I1

其中：K為準確度限值系數，I1為變壓器低壓側額定電流，I2為電動機額定電流，靈敏系數取1.3，誤差系數取1.1。

五、選型參考表

文章來自電力微機保護網
