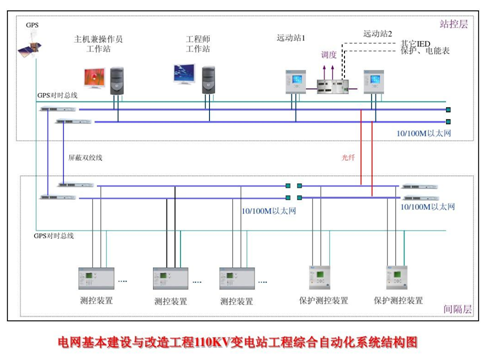

   在電力系統中，變電站是非常重要的一個環節組成部分。對于變電站，都會涉及到后臺監控系統，它與微機保護等產品一起構成了變電站自動化系統在電力系統中。變電站自動化監控系統的結構組成分類有很多種，一般來說比較常用的分法是把它分成這幾個部分組成

1. 間隔層:就是在現場運行的那些設備的數據采集，保護和控制裝置。比如:綜保繼電器，保護控制柜，多功能電表啊等等。他們是和一次設備聯系最緊密的部門，實際的數據采集，設備控制都是由它們來完成。

2. 通信層:間隔層和站控層(見如下)的數據需要通過一些通訊電纜/光纜進行傳輸，中間還得有一些通信設備比如通信管理機，交換機之類的，用來負責數據的分發和傳輸，以及原始數據的存儲等等。

3. 站控層:其實我們通常所說的后臺了，包括電腦，打印機監控屏幕等等。在這一層要對搜集上來的數據進行一些應用開發，以便顯示在終端屏幕上;一些遙控指令也從這一層發出去，通過通信層最后送到間隔層去執行。

   繼電保護是提高供電系統安全、可靠運行的重要電力裝置,但隨著科學技術水平的不斷發展與提高,供電企業電力系統的建設也有了更高的要求,逐漸朝著變電站綜合自動化監控系統發展,而微機保護則是變電站綜合自動監控系統的重要組成部分。
