   目前在變電站中,在微機保護裝置的操作回路和大多數斷路器機構中均設計有防跳回路。雖然都具各防跳功能,但其實現原理及方式還是有不少的差別。在使用過程中，兩者防跳只能存在一種，否則將會在控制開關合分閘上遇到麻煩，以下就對二者作以比較,并對其選擇使用的情況加以分析。

微機保護防跳與斷路器機防跳的區別：

經過上面的分析可見,兩條回路的實現原理是不同的。

1、微機保護的防跳設計原理是:利用跳閘電流啟動,合閘電壓保持實現防跳。即防跳功能是在跳閘時才啟動的,通過跳閘保持繼電器來啟動,如果跳閘保持繼電器跳閘保持沒有啟動,則也不能啟動防跳。跳閘保持繼電器一旦啟動后,通過自身的保持回路自保持。這樣雖然開關跳開后跳閘保持繼電器會返回,但防跳回路仍然會起作用,直到合聞接點分開,跳閘保持繼電器電壓才會返回。

2、斷路器的防跳回路設計原則是:利用合間脈沖(電壓)啟動,合間回路實現防跳自保持。

在這一過程中,即使因故障,保護裝置使斷路器跳聞,雖然此時存在合間正電,也不可能發生再次合閘的現象。

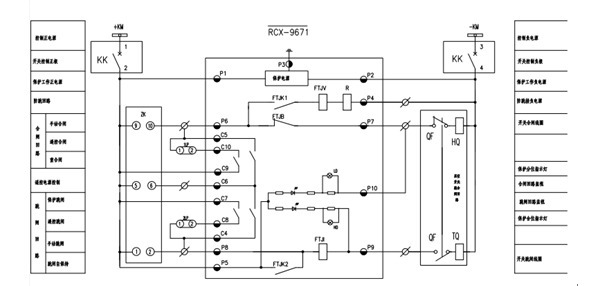

如下如所示的微機保護控制回路和斷路器的控制回路。
