   在電力系統中，無論發電站、變電站和配電站都會涉及到五防系統。該系統一般與后臺監控系統安裝在一起，主要的作用是防止誤操作。微機保護的后臺監控后臺將數據通過CDT規約的方式傳送到五防后臺監控后臺，主要包括開關位置點、手車位置點和刀閘位置點等。

“五防”的操作過程

   五防系統由五防專家系統、電腦鑰匙、和鎖具等幾大部分組成。在五防系統中，已經輸入了變電站一次主接線圖和每一個設備的操作規則，并與監控系統實時通信。

   正常運行時，監控定時向五防系統傳送現場設備的實際狀態（開關、刀閘的狀態等）。當運行人員需要進行操作時，首先在五防系統上進行模擬（也就是開操作票），并將操作票下傳到電腦鑰匙。

實際操作時，當運行人員對任何一個設備進行遙控操作，監控系統向五防系統發遙控命令。五防系統根據預先編寫好的操作票判斷：如果操作步驟與操作票步驟一致，五防系統向監控系統發遙控運行命令，允許操作，并通過電腦鑰匙回傳設備狀態；如果操作步驟與操作票不一致，五防系統想監控系統發遙控禁止命令，拒絕操作。這樣就起到了防誤的目的。

若操作員工作站故障或監控網絡同心異常，運行人員可將下載有正確操作票的電腦鑰匙拿到現場，對開關、刀閘、地刀、網門等進行操作。

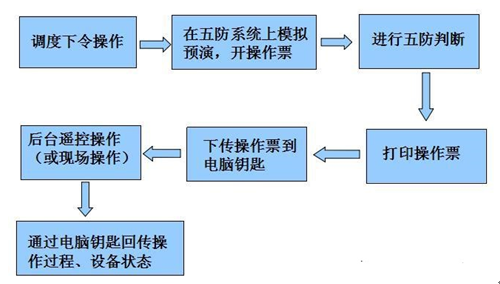

“五防”的操作過程如下圖所示。

   值得說明的是，五防系統的采購使用，現場必須要有后臺監控系統。因為后臺監控系統要和五防系統聯合一起完成操作過程。而現實中，有不少客戶詢價五防系統，但是現場沒有后臺監控，就算此系統安裝了，在現場也無法正常的行使功能，這一點需要注意。
