一、 什么是變電站監控系統

    變電站后臺監控系統就是將變電站內的二次設備，如微機保護、直流屏、電度表、電能質量等二次設備，利用計算機技術和現代的通信技術，通過功能整合和技術優化設計，對整個電站執行自動監視。

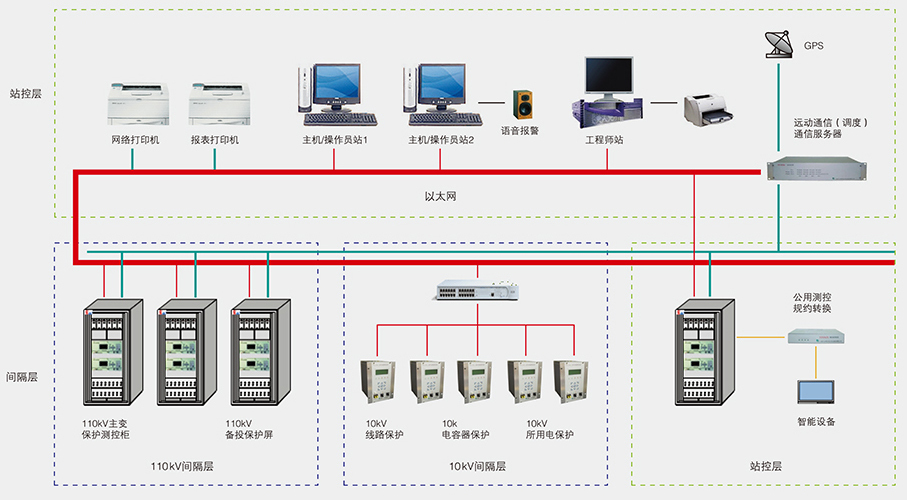

二、后臺監控系統的組成，如下圖

三、后臺監控主要功能

1、在彩色顯示器上有主接線圖、表格、曲線、棒圖等形式顯示變電站的運行狀態和運行參 數，不同顏色區分不同的狀態(斷路器的分、合、檢修，運行參數的正常、越限)。??

2、斷路器、刀閘的分、合操作，主變分接頭的升、降、停操作。? ??

3、斷路器變位、運行參數越限時，可利用語音響、文字等手段報警。? ??

4、潮流報表可自動定時打印，事故發生時事件順序記錄可自動打印，屏幕畫面任意復制。??

5、各種統計、計算功能。? ?

6、屏幕顯示變電站綜合自動化系統配置圖、監控系統及保護柜的插件狀態表，用不同顏色反應各機柜、插件的狀態。(運行、停運、故障)?

7、顯示所需的保護定值，保護測量值。?

8、電源、通道、主要板接口具有防雷防過電壓措施
