液晶顯示:

UA1  UB1  UC1  UAB1  UBC1  UCA1  IA1  IB1  IC1  P1  Q1  COS1  f1

UA2  UB2  UC2  UAB2  UBC2  UCA2  IA2  IB2  IC2  P2  Q2  COS2  f2

說明：

UA1  UB1  UC1：I段母線的相電壓的一次值；

UAB1  UBC1  UCA1：I段母線的線電壓的一次值；

IA1  IB1  IC1：線路1的電流一次值；

P1  Q1：線路1的有功功率、無功功率的一次值；

COS1  f1：線路1的功率因素、頻率。

UA2  UB2  UC2：II段母線的相電壓的一次值；

UAB2  UBC2  UCA2：II段母線的線電壓的一次值；

IA2  IB2  IC2：線路2的電流一次值；

P2  Q2：線路2的有功功率、無功功率的一次值；

COS2  f2：線路2的功率因素、頻率。

1裝置說明

1.1開入

123456789ABCDE

0000000000 0 000

上一排的對應下一排：

“1~2”：R1~R2  備用；

“3”：R3 低壓投入；

“4”：R4 低頻投入；

“5”：R5 過壓投入；

“6”：R6 高頻投入；

“7”：R7 失步解列投入；

“8~E”：R5~R14  備用；

1.2開出

123456789ABC

000000000000

上一排對應下一排的

“1”：1J(C4/C6) 配置出口1；             “2”：2J(C5/C6) 配置出口2；

“3”：3J(C7/C8) 配置出口3；             “4”：4J(C9/C10) 配置出口4；

“5”：5J(C11/C12) 配置出口5；           “6”：6J(C13/C14) 配置出口6；

“7”：7J(C15/C16) 配置出口7；           “8”：8J(C17/C18) 配置出口8；

“B”：11J(C1/C3)事故信號出口；          “C”：12J(C2/C3)告警信號出口；

做開出試驗時，密碼是：2000

1.3出口類型

開出類型

123456789ABC

000000000011

0=跳閘 1=信號

出廠時默認11J、12J為信號出口，其它出口均為跳閘類型出口，可以改變繼電器出口類型，一般情況客戶無需改變，我們出廠已經設置好。

1.4開出配置

一般情況客戶無需改變，我們出廠已經設置好。出廠默認的出口見保護原理部分。

1.5采樣數值（二次值）

Uab1  I段母線A、B相之間的線電壓的二次值

Ubc1  I段母線B、C相之間的線電壓的二次值

Uca1  I段母線C、A相之間的線電壓的二次值

Ia1    線路1的 A相電流

Ib1    線路1的B相電流

Ic1    線路1的C相電流

Uab2  II段母線A、B相之間的線電壓的二次值

Ubc2  II段母線B、C相之間的線電壓的二次值

Uca2  II段母線C、A相之間的線電壓的二次值

Ia2    線路2的A相電流

Ib2    線路2的B相電流

Ic2    線路2 的C相電流

進入采樣數值界面后，可以按向左按鍵進行通道校準，進入到校準界面后，按左右鍵調到需要校準的通道，再按上下按鍵調節系數，校準完按確定鍵，輸入密碼1000再按確定鍵就可保存。

根據實際情況整定，一般出廠已整定，無需再整定。

1.6出廠設置

07：disp1設為81.91      08：disp2設為81.91 —— 出廠前已設好。

1.7裝置通訊：

1）.通訊接口：

1路以太網口。

1路485口。

1路B碼對時口（也可作為第2路485通訊口）。

2）.通訊規約：IEC60870-5-103通訊規約, MODBUS RTU規約。

2．功能菜單

3．保護動作原理

1. 低壓解列（I段 II段相同）

“低流開放低壓解列”和“過流開放低壓解列”同時投的話，低壓解列就不判電流，如果兩者都不投，則低壓解列不起作用。另：低壓元件動作必須要經曾經有壓判別。

第一種情況：

1.低壓解列Ⅰ段－“投”；低流開放低壓解列－“投”

2.所有線電壓< 低壓解列Ⅰ段定值

3.電流A/B/C三相中最大值<低壓解列電流定值

4.開入量R4=1;

5.滿足以上條件的持續時間≧低壓解列Ⅰ段延時

低壓解列不會被閉鎖，保護立即出口3J~8J，同時驅動事故信號繼電器11J（C1/C3）。面板事故燈亮。

第二種情況：

1.低壓解列Ⅰ段－“投”；過流開放低壓解列－“投”

2.所有線電壓< 低壓解列Ⅰ段定值

3.電流A/B/C三相中最大值≧低壓解列電流定值

4.開入量R3=1;

5.滿足以上條件的持續時間≧低壓解列Ⅰ段延時

低壓解列不會被閉鎖，保護立即出口3J~8J，同時驅動事故信號繼電器11J（C1/C3）。面板事故燈亮。

低壓解列PT閉鎖：

1．低壓解列－“投”；低壓解列過/低流閉鎖－“投”；低壓解列PT閉鎖－“投”；PT斷線－“投”

2.發生PT斷線時閉鎖低壓解列

2．低周解列（I段 II段相同）

1.低周解列Ⅰ段－“投”；

2.頻率< 低周解列Ⅰ段定值;

3.開入量R4=1;

4. UA≧5V;

5.滿足以上條件的持續時間≧低周解列Ⅰ段延時

保護立即出口3J~8J，同時驅動事故信號繼電器11J（C1/C3）。面板事故燈亮。

3．過壓解列（I段 II段相同）

1.過壓解列Ⅰ段－“投”；

2.Uab、Ubc、Uca中最大線電壓≧母線過壓解列Ⅰ段定值

3.開入量R5=1;

4.滿足以上條件的時間≧母線過壓解列Ⅰ段延時

保護立即出口3J~8J，同時驅動事故信號繼電器11J（C1/C3）。面板事故燈亮。

4．高周解列（I段 II段相同）

1.高周解列Ⅰ段－“投”；

2.頻率≧ 高周解列Ⅰ段定值

3.UA≧5V;

4.開入量R6=1;

5.滿足以上條件的持續時間≧高周解列Ⅰ段延時

保護立即出口3J~8J，同時驅動事故信號繼電器11J（C1/C3）。面板事故燈亮。

5．PT斷線

1. PT斷線－“投”；

2.一相線電壓采樣值 ≧ PT斷線電壓定值（Upt1），另一相線電壓采樣值 < PT斷線電壓定值（Upt1）；

2.延時時間>PT斷線定值 Tupt1；

滿足以上條件，裝置發生PT斷線告警，并驅動告警信號繼電器12J （C2/C3）（直到手動復歸，繼電器才返回），面板告警燈亮。

6．失步解列

本裝置失步解列采用基于本地測量值的循序判別法。

由于阻抗角與功角之間存在一定的函數關系，因此我們可用阻抗角的變化間接的反應功角的變化。在失步振蕩時，阻抗角是連續變化的，但在短路故障及故障切除時，阻抗角非連續變化且有突變，同步振蕩雖然阻抗角也是連續變化的，但變化方法有限，因此我們通過阻抗角的變化軌跡，是可以對短路、同步振蕩以及失步進行辨別的。

裝置通過測量安裝處的電流電壓等電參數計算阻抗角，通過阻抗角的變化軌跡，計算出振蕩周期，通過振蕩周期的次數，實現解列動作。

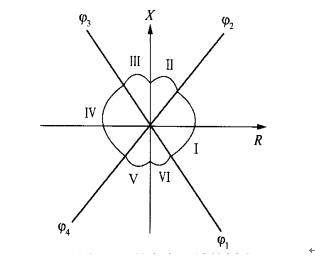

裝置將阻抗平面的4個象限分為6個區，如下圖所示。其中φ1~φ2為I區，φ2~90°為II區，90°~φ3為III區，φ3~φ4為IV區，φ4~270°為V區，270°~φ1為VI區。

                              阻抗平面分區

在本裝置中：

φ1=-70°，φ2=70°，φ3=110°，φ4=-110°

且規定電流的正方向為從母線流向線路，則有：

1.當振蕩中心落在安裝處的正方向，切測量點為送端時，阻抗角的變化區域為：I->II->III->IV；

2.當振蕩中心落在安裝處的正方向，切測量點為受端時，阻抗角的變化區域為：IV->III->II->I；

3.當振蕩中心落在安裝處的反方向，切測量點為送端時，阻抗角的變化區域為：IV->V->VI->I；

4.當振蕩中心落在安裝處的反方向，切測量點為受端時，阻抗角的變化區域為：I->IV->V->IV；

5.當振蕩中心落在安裝處時，阻抗角變化區域為IV->I，或者I->IV.

1.啟動元件

啟動判據使用有功功率突變量，裝置采用當前有功功率值與200ms前的記憶功率值進行比較，當突變值大小超過2W時，失步解列開始啟動。每次啟動后，都會進行5秒鐘的周期次數記錄，當時間結束后，保護將停止計數。當振蕩持續發生時，振蕩周期的記次也將持續進行。由于保護的啟動采用功率突變量作為啟動元件，因此在正常UAB=100V的情況下，二次側的測量電流應該在1.5A以上。

2.周期次數記次元件

保護啟動后，裝置持續監測阻抗角的運動軌跡，當連續在6個區中變化時，記錄周期次數。出現下列4中時，振蕩周期次數將加1：

1. I->II->III->IV；

2. IV->III->II->I；

3.IV->V->VI->I；

4. I->IV->V->IV；

啟動后，裝置不僅監測振蕩周期次數，同時也會進行阻抗角變化的監測，當相位在一定時段內未改變，則保護啟動元件也將復歸。

保護判據

1.失步解列->投

2.開入量R7=1;

3.失步解列周期(Tcnt1)次數大于設定值。

滿足條件后，保護立即出口3J~8J，同時驅動事故信號繼電器11J（C1/C3）。面板事故燈亮。保護動作在150ms之后返回。

注1：其中失步解列I段不進行次數整定，相位角需要在6個區中一次循環一周，即需要從I->II->III->IV->V->VI->I,或者從I->VI->V->IV->III->II->I逐級動作后，失步解列I段動作。I段主要用于快速解列段，II段用于慢速解列段，振蕩周期次數根據實際情況整定。

注2：判據未對電流作要求，但實際上啟動元件中的功率突變值和電流有關，通常情況下，二次側的電流應該大于1.5mA，否則在相位變化比較小的情況下，保護可能不會啟動。

4．裝置功能圖紙
