液晶顯示:

UA  UB  UC  UAB  UBC  UCA  IA  IC  ΣP  ΣQ  COSΦ  f

ia1  ib1  ic1  ia2  ib2  ic2  i0  Ida  Idb  Idc  Iza  Izb  Izc  u0  u2  i2

說明：

UA、UB、UC：三相相電壓的一次值；

UAB、UBC、UCA：三相線電壓的一次值；

IA、IC：A、C相測量電流的一次值(機端側)；

ΣP：三相總有功的一次值；

ΣQ：三相總無功的一次值；

COSΦ：功率因數；

f：頻率；

ia1、ib1、ic1：三相機端電流的二次值；

ia2、ib2、ic2：三相機尾電流的二次值；

i0：零序電流的二次值；

u0：零序電壓的二次值；

Ida  Idb  Idc：三相差動電流的二次值；Ida=|ia1+ia2|， Idb=|ib1+ib2|，Idc=|ic1+ic2|

Iza  Izb  Izc：三相制動電流的二次值；

u2：負序電壓二次值；

i2：負序電流。

過流保護計算均采用機端電流。

1.      裝置說明

1.1面板led顯示(從右到左)

1）. 運行（綠燈）

2）. 電源（綠燈）

3）. 故障（紅燈）

4）. 合位（紅燈）

5）. 分位（綠燈）

6）. 告警（紅燈）

7）. 事故（紅燈）

1.2 開入

123456789ABCDE

0000000000 0 000

上一排的對應下一排：

“1”：R1開關合位信號；          “2”：R2 開關分位信號；

“3”：R3熱/水工事故；            “4”：R4勵磁事故；

“5”：R5電氣事故；              “6”：R6備用；

“7”：R7手動合閘信號；          “8”：R8遙控允許信號；

“9”：R9手動分閘信號；            “A”~“E”：R10~R14備用；

1.3 開出

123456789ABC

000000000000

上一排對應下一排的

“1”：1J(C4/C6) 配置出口1；           “2”：2J(C5/C6) 配置出口2；

“3”：3J(C7/C8) 配置出口3；           “4”：4J(C9/C10) 配置出口4；

“5”：5J(C11/C12) 配置出口5；         “6”：6J(C13/C14) 配置出口6；

“7”：7J(C15/C16) 配置出口7；          “8”：8J(C17/C18) 配置出口8；

“9”：9J配置出口9；                   “A”：10J配置出口10；

“B”：11J(C1/C3)事故信號；             “C”：12J(C2/C3)告警信號；

做開出試驗時，密碼是：2000

1.4 采樣數值（二次值）

Uab  線電壓

Ubc  線電壓

Uca  線電壓

u0   零序電壓

ia1  機端A相保護電流

ib1  機端B相保護電流

ic1  機端C相保護電流

ia2  機尾A相保護電流

ib2  機尾B相保護電流

ic2  機尾C相保護電流

i0   零序電流

Ia   測量A相電流

Ic   測量C相電流

相位以ia1為基準。

進入采樣數值界面后，可以按向左按鍵進行通道校準，進入到校準界面后，按左右鍵調到需要校準的通道，再按上下按鍵調節系數，校準完按確定鍵，輸入密碼1000再按確定鍵就可保存。

1.5  測量監視

1.  測量一次值

UA  UB  UC  IA  IC  ΣP  ΣQ  COSΦ  f

2.  測量二次值

Ua  Ub  Uc  Ia   Ic   Pa  Pc  Qa  Qc  ΣP  ΣQ  COSΦ  f

1.6出廠設置

1）Language:如設為0.01，則菜單為英文的，如果設為0.00，則菜單為中文。

2） 如果PT為Y接法，則

05： Line  設為1.32（9688C測量電流為2相）

07：disp1設為80.63     08：disp2設為655.35   —— 出廠前已設好，不要改。

如果PT為VV接法，則

05：Line 設為1.22 （9688C測量電流為2相）

07：disp1設為80.24     08：disp2設為573.43   —— 出廠前已設好，不要改。

1.7裝置通訊：

1）.通訊接口：

1路485口。

2）.通訊規約： MODBUS規約。

2.功能菜單

保護投退菜單

3.保護動作原理

差動速斷

1）．RLP01  差動速斷－“投”；

2）．差動電流Ida、Idb、Idc任何一相≧ 差動速斷定值（Icddz）；

Ida=|ia1+ia2|， Idb=|ib1+ib2|，Idc=|ic1+ic2|  ————矢量計算

滿足以上條件，保護立即出口C7/8、C9/10、C11/12，同時驅動事故信號繼電器C1/C3（直到手動復歸，繼電器才返回），面板事故燈亮。

差動速斷返回值為差動電流啟動定值的9/10。

比率差動

1）．RLP02  比率差動－“投”；

2）．動作判據為：當制動電流Izx小于拐點電流Igd時,

Idx>Icdqd

當制動電流Izx大于或等于拐點電流Igd時

Idx-Icdqd>(Izx-Igd)*Kb1

其中：  Idx=︱ix1+ix2︱;Izx=︱ix1-ix2︱/2    x=a,b,c    ——矢量計算

即：

Ida=|ia1+ia2|， Idb=|ib1+ib2|，Idc=|ic1+ic2|  ——矢量計算

Iza=|ia1-ia2|/2， Izb=|ib1-ib2|/2，Izc=|ic1-ic2|/2  ——矢量計算

Kb1為比率制動系數；

Idx是A相或B相或C相的差動電流；

Izx是A相或B相或C相的制動電流；

4）. 如果投入了RLP05 CT斷線閉鎖比率差動，則需CT未發生瞬時斷線。

滿足以上條件，保護立即出口C7/C8、C9/10、C11/12，同時驅動事故信號繼電器C1/C3（直到手動復歸，繼電器才返回），面板事故燈亮。

比率差動返回條件：差動電流<差動電流啟動定值的9/10

瞬時CT斷線判斷條件：

下列3種情況下，滿足其中一個條件，則不進行瞬時CT斷線判斷

1.啟動前最大相電流小于0.2Ie

2.啟動后最大相大于1.2Ie

3.啟動后任一側電流比啟動前增加

同時滿足下列兩個條件，判斷為瞬時斷線

1.一相或兩相電流小于0.3A

2.其他兩相或一相電流與啟動前一致。

差流越限告警

1．RLP03  差流越限告警－“投”；

2．差動電流Idx > Icdqd/2  (x=a,b,c)

3. 差動速斷，比率差動未動作

4. 延時時間大于10S

滿足以上條件，裝置報差流越限告警,并驅動告警信號繼電器C2/C3（直到手動復歸，繼電器才返回），面板告警燈亮。

CT斷線

1．RLP04  CT斷線－“投”；

2．機端電流和機尾電流中的最大電流大于CT斷線定值Ictdx，同時最小電流小于CT斷線定值Ictdx。

3. 延時設定的時間后保護即驅動告警信號繼電器C2/C3（直到手動復歸，繼電器才返回），面板告警燈亮。

CT斷線閉鎖差動

1.RLP05  CT斷線閉鎖差動－“投”；

2.同時投“比率差動”

滿足以上條件后，當發生瞬時CT斷線時，比率差動保護閉鎖。詳見比率差動保護判據。

速斷

1．RLP06  速斷－“投”；

2．保護電流ia1、ib1、ic1任何一相≧ 電流速斷定值（Idz0）；

滿足以上條件，保護立即出口C7/C8、C9/10、C11/12，同時驅動事故信號繼電器C1/C3（直到手動復歸，繼電器才返回），面板事故燈亮。

低壓閉鎖速斷

低電壓元件按相取下表中的電壓元件作為判據，兩個線電壓中只要有一個低于定值時就開放電流保護，90°低電壓元件電壓與相別的對應關系如下：

需要同時投入“速斷”保護，且PT不斷線、PT不失壓。

如A相電流大于等于速斷定值則，低電壓判斷取Uab、Uca線電壓， Uab、Uca線電壓中任一電壓小于低壓閉鎖設定值（一般低電壓設定值為70V）時保護就能動作，主要用于電壓對稱短路時判別，不對稱短路時采用負序電壓判別。

具體判據見邏輯圖。

說明：低壓閉鎖速斷保護的條件里判斷PT失壓和PT斷線無需投“PT失壓”和“PT斷線”保護。

負壓閉鎖速斷

需要同時投入“速斷”保護，且PT不斷線、PT不失壓。

負序電壓主要用于電壓不對稱短路，在某相保護電流大于設定值，負序電壓大于負壓閉鎖設定值（一般負序電壓設定值為7V）時保護就會動作。

說明：負壓閉鎖速斷保護的條件里判斷PT失壓和PT斷線無需投“PT失壓”和“PT斷線”保護。

限時速斷

1．RLP09  限時速斷－“投”；

2．保護電流ia1、ib1、ic1任何一相≧ 限時速斷定值（Idz1）；

3．延時時間≧限時速斷延時 Tzd1。

滿足以上條件，保護立即出口C7/C8、C9/10、C11/12，同時驅動事故信號繼電器C1/C3（直到手動復歸，繼電器才返回），面板事故燈亮。

低壓閉鎖限時速斷和負壓閉鎖限時速斷的原理同速斷。

過電流

1．RLP12  過電流－“投”；

2．保護電流ia1、ib1、ic1任何一相≧過電流定值（Idz2）；

3．延時時間≧過電流延時 Tzd2；

滿足以上條件，保護立即出口C7/C8、C9/10、C11/12，同時驅動事故信號繼電器C1/C3（直到手動復歸，繼電器才返回），面板事故燈亮。

過流反時限

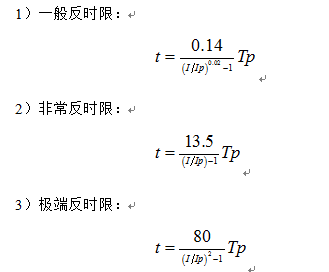

裝置提供三種反時限特性（依據IEC225-4標準）：

上式中， Ip 為電流反時限電流定值，tp 為電流反時限時間定值。

注：過電流保護和過流反時限保護共用數值定值和時限定值，兩者同時投入時，反時限保護無效。

過負荷

1．RLP16  過負荷－“告警/跳閘”；

2．保護電流ia1、ib1、ic1任何一相 ≧ 過負荷定值（Idz3）；

3．延時時間≧過負荷延時 Tzd3；

滿足以上條件，若投“跳閘”保護立即出口C7/C8、C9/10、C11/12，同時驅動事故信號繼電器C1/C3（直到手動復歸，繼電器才返回），面板事故燈亮；若投“告警”保護即驅動告警信號繼電器C2/C3（直到手動復歸，繼電器才返回），面板告警燈亮。

負序過流

1．RLP17  負序過流－“投”；

2．負序電流i2≧ 負序過流定值（I2dz1）；

3．延時時間≧負序過流延時（T2zd1）；

4. RLP20 CT斷線閉鎖負序?yàn)橥耍蛘逤T斷線閉鎖負序選擇投上并且CT不斷線；

滿足以上條件，保護立即出口C7/C8、C9/10、C11/12，同時驅動事故信號繼電器C1/C3（直到手動復歸，繼電器才返回），面板事故燈亮。

負序過流反時限

提供三種反時限，與電流反時限計算公式一致。

負序過流反時限的定值和延時有獨立的設定值，不與負序過流共用。

RLP20 CT斷線閉鎖負序?yàn)橥耍蛘逤T斷線閉鎖負序選擇投上并且CT不斷線，否則閉鎖負序過流反時限；

負序過負荷

1．RLP19過負荷－“告警/跳閘”；

2．負序電流i2 ≧ 負序過負荷定值（I2dz3）；

3．延時時間≧負序過負荷延時 T2zd3；

4. RLP20 CT斷線閉鎖負序?yàn)橥耍蛘逤T斷線閉鎖負序選擇投上并且CT不斷線；

滿足以上條件，若投“跳閘”保護立即出口C7/C8、C9/10、C11/12，同時驅動事故信號繼電器C1/C3（直到手動復歸，繼電器才返回），面板事故燈亮；若投“告警”保護即驅動告警信號繼電器C2/C3（直到手動復歸，繼電器才返回），面板告警燈亮。

CT斷線閉鎖負序

如果RLP20 CT斷線閉鎖負序選擇“投”，則當發生CT斷線時，閉鎖負序過流、負序過流反時限、負序過負荷，無需投CT斷線。CT斷線的判別見CT斷線保護功能介紹。

零序過電流

1．RLP21  零序過流－“告警/跳閘”；

2．零序電流i0 ≧ 零序過流定值（I0dz）；

3．延時時間≧零序過流延時 TI0zd；

滿足以上條件，若投“跳閘”保護立即出口C7/C8、C9/10、C11/12，同時驅動事故信號繼電器C1/C3（直到手動復歸，繼電器才返回），面板事故燈亮；若投“告警”保護即驅動告警信號繼電器C2/C3（直到手動復歸，繼電器才返回），面板告警燈亮。

零序過電壓

1．RLP22  零序過壓－“告警/跳閘”；

2．零序電壓u0 ≧ 零序過壓定值（U0dz）；

3．延時時間≧零序過壓延時 TU0zd；

滿足以上條件，若投“跳閘”保護立即出口C7/C8、C9/10、C11/12，同時驅動事故信號繼電器C1/C3（直到手動復歸，繼電器才返回），面板事故燈亮；若投“告警”保護即驅動告警信號繼電器C2/C3（直到手動復歸，繼電器才返回），面板告警燈亮。

頻率過高

1.RLP23  頻率過高－“投”；

2.斷路器為合位;

3．測量頻率 ≧ 頻率過高定值（Fdz1）；

4. A相電壓 UA ≧5V

5. 頻率范圍在35Hz~65Hz

6．延時時間 ≧ 頻率過高延時（Tfzd1）；

滿足以上條件，保護立即出口C7/C8、C9/10、C11/12，同時驅動事故信號繼電器C1/C3（直到手動復歸，繼電器才返回），面板事故燈亮。

頻率過低

1.RLP24  頻率過低－“投”；

2. 斷路器為合位;

3．測量頻率 < 頻率過低定值（Fdz2）；

4. A相電壓 UA ≧5V

5. 頻率范圍在35Hz~65Hz

6．延時時間 ≧ 低頻減載延時（Tfzd2）；

滿足以上條件，保護立即出口C7/C8、C9/10、C11/12，同時驅動事故信號繼電器C1/C3（直到手動復歸，繼電器才返回），面板事故燈亮。

過電壓

1．RLP25  過電壓－“投”；

2． Uab、Ubc、Uca采樣值之一≧ 過電壓定值（Udz1）；

3．過電壓采樣延時時間≧過電壓延時（TUzd1）；

滿足以上條件，保護立即出口C7/C8、C9/10、C11/12，同時驅動事故信號繼電器C1/C3（直到手動復歸，繼電器才返回），面板事故燈亮。

低電壓

1．RLP26 低電壓－“告警/跳閘”；

2．Uab、Ubc、Uca采樣值同時≦ 低電壓定值（Udz2）；

3．低電壓采樣延時時間≧低電壓延時（TUzd2）；

4. 所有線電壓均≧30V；

滿足以上條件，若投“跳閘”保護立即出口C7/C8、C9/10、C11/12，同時驅動事故信號繼電器C1/C3（直到手動復歸，繼電器才返回），面板事故燈亮；若投“告警”保護即驅動告警信號繼電器C2/C3（直到手動復歸，繼電器才返回），面板告警燈亮。

PT斷線

1．RLP27 PT斷線－“投”；

2．一相線電壓采樣值 ≧ PT斷線電壓定值（Upt1），另一相線電壓采樣值 < PT斷線電壓定值（Upt1）；

3．延時時間>PT斷線延時 Tupt1

滿足以上條件，裝置發生PT斷線告警，并驅動告警信號繼電器C2/C3（直到手動復歸，繼電器才返回），面板告警燈亮。

PT失壓

1．RLP28  PT失壓－“投”；

2．線電壓都小于PT失壓定值(Upt2)；

3．保護電流ia1、ib1、ic1任何一相 ≧ 0.1A；

4．延時時間>PT失壓延時 Tupt2

滿足以上條件，裝置發生PT失壓告警，并驅動告警信號繼電器C2/C3（直到手動復歸，繼電器才返回），面板告警燈亮。

熱/水工事故

1．RLP29  熱水工事故－“告警/跳閘”；

2．開入量R3為1；

滿足以上條件，若投“跳閘”保護立即出口C13/C14、C15/16、C17/18，同時驅動事故信號繼電器C1/C3（直到手動復歸，繼電器才返回），面板事故燈亮；若投“告警”保護即驅動告警信號繼電器C2/C3（直到手動復歸，繼電器才返回），面板告警燈亮。

勵磁事故

1．RLP30  勵磁事故－“告警/跳閘”；

2．開入量R4為1；

滿足以上條件，若投“跳閘”保護立即出口C13/C14、C15/16、C17/18，同時驅動事故信號繼電器C1/C3（直到手動復歸，繼電器才返回），面板事故燈亮；若投“告警”保護即驅動告警信號繼電器C2/C3（直到手動復歸，繼電器才返回），面板告警燈亮。

電氣事故

1．RLP31 電氣事故－“告警/跳閘”；

2. 開入量R5為1；

滿足以上條件，若投“跳閘”保護立即出口C13/C14、C15/16、C17/18，同時驅動事故信號繼電器C1/C3（直到手動復歸，繼電器才返回），面板事故燈亮；若投“告警”保護即驅動告警信號繼電器C2/C3（直到手動復歸，繼電器才返回），面板告警燈亮。

系統失電

1．RLP32 系統失電－“告警/跳閘”；

2．線電壓都小于30V；

3．保護電流ia1、ib1、ic1都 <0.1A；

4. 開關位在合位；

5. 系統有壓標志 =1（當系統電壓大于30V后，置有壓標志=1，測到分位信號清除該標志）

滿足以上條件，若投“跳閘”保護立即驅動出口 (C7/C8)，同時驅動事故信號繼電器 (C1/C3)（直到手動復歸，繼電器才返回），面板事故燈亮；若投“告警”保護即驅動告警信號繼電器 (C2/C3)（直到手動復歸，繼電器才返回），面板告警燈亮。

控制回路斷線

1．RLP33 控制回路斷線－“投”；

2．同時采集到分位、合位信號，或同時采集不到分位、合位信號，持續時間≧ 控制回路斷線延時（Tkzdx）；

滿足以上條件，裝置發生控制回路斷線告警保護，并驅動告警信號繼電器C2/C3（直到手動復歸，繼電器才返回），面板告警燈亮。

裝置接線
